3L居民用表延期使用现场在线检定系统

按照国家《JJG596-2012电子式交流电能表》检定规程规定，居民用表8年到期必须更换。因此,保有量4亿多只居民用表的到期更换费用将高达近千亿。现电网公司已向国家提出延期4年使用的申请，而延期使用的前提是需检定评估居民用表是否符合延期的条件，由于目前电能表检定只能在校验室参比条件下进行，将电能表拆回检定的工作量巨大，且不能完全反映电表到期时的在线真实状况。而国网大数据系统用于居民用表延期使用寿命评估无法实现：1、启动和潜动电流的数据采集。2、日记时功能无法检测。因此，急需创新实现多、快、好、省的电能表现场在线检定。

3L单相安装式标准电能表采用时分割乘法器原理（TDM原理），性能、功能同时符合电能表GB/T17215.211和标准表GB/T17215.701标准，外形尺寸符合智能电能表国网Q/GDW1355-2013和南网Q/CSG113011-2011标准，产品通过《YJD102-2014安装式标准电能表型评大纲》全性能测试，取得0.1-0.02级精度全系列CPA证。产品既能满足电能表非参比条件工作要求，还能满足标准表高精度及误差计算要求。可在现场进行脉冲误差和电量误差双模式的在线检定。产品具有电流钳现场自校准及温湿度监测等功能，现场在线检定数据及视频通过数据连接终端，经4G无线路由器上传至计量院电力计量中心监控中心。

方案一：

利用电能表现场检定装置可进行规程规定的工作误差、仪表常数、日计时误差等试验项目。

电能表现场在线检定装置设计合理，操作便捷。操作流程如下：

1、每次进行现场检定前将电流钳进行自校准，确保电流钳测量准确度满足相应准确度等级的要求，最高达0.05级；

2、按规程示意图接线完成后，即可通过平板APP进行工作误差、仪表常数、日计时误差试验操作；

3、所有试验完成后，保存检测数据，录入标准器及被测表基本信息，按规程规定检定报告模板导出或者上传至计量器具现场在线检定智慧管理平台。

该方案接入方式简单便捷，操作安全可靠，APP软件人机交互友好，操作检定。同时检定数据可上传或直接生成打印，效率高，成本低。

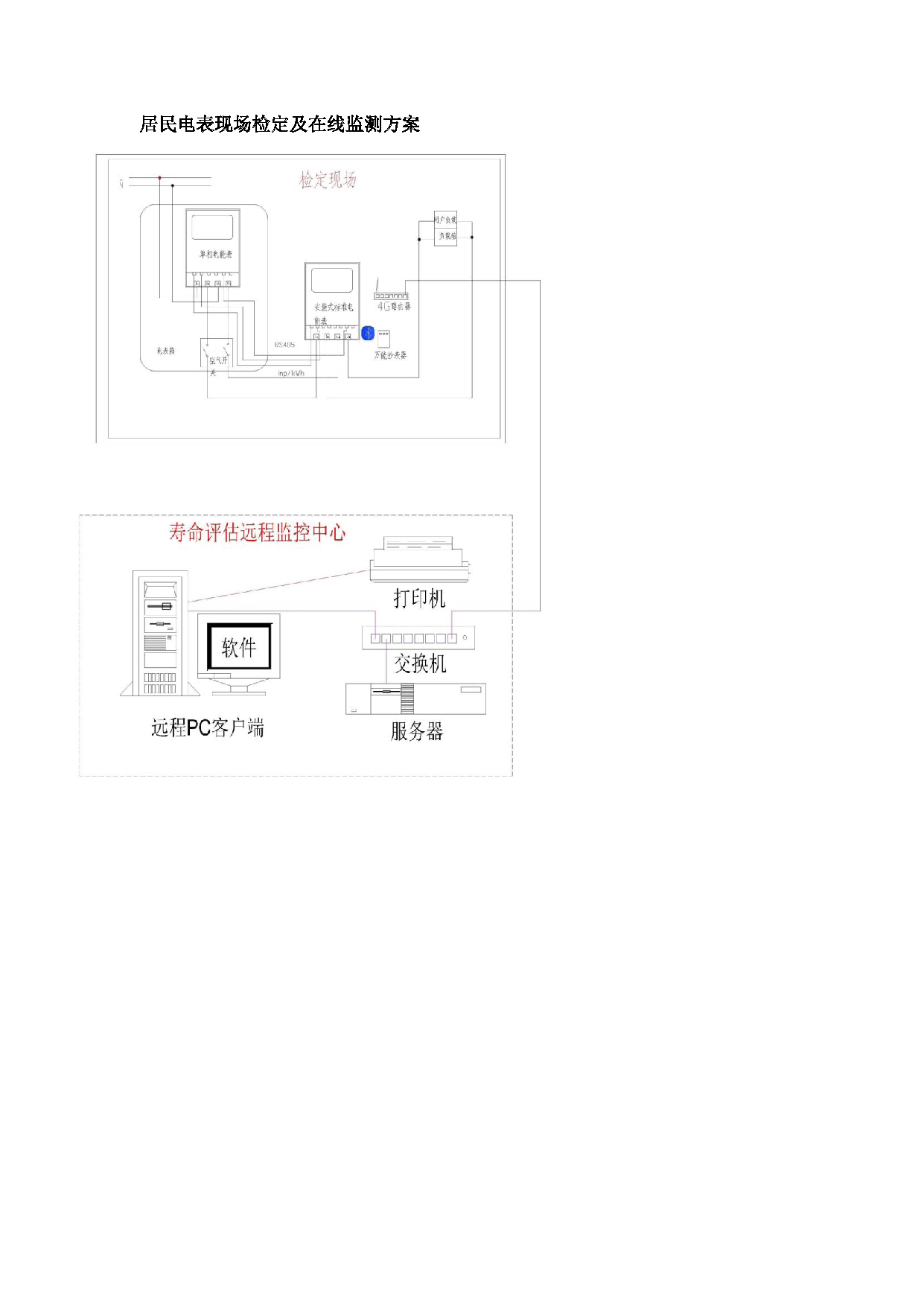

智能电能表现场在线检定方案1（示意图）

方案二：根据每批次智能电表的故障率及轮换周期，选择在每批次智能电表到期前1-2年，按比例固定加装安装式标准电能表与被测表并联运行，实现对被测表脉冲误差及走字电量以及其它数据的长时间在线比对，在线同步精准判断该批电表的实际工况，以全年完整的在线数据做出该批次电表的在线检定评估。该方法只需一次接入数据准确可靠。

                                                              寿命风险评估评估方法比较

方法	1、拆回复检	2、现场校验仪现场检测	3、安装式标准电能表现场检测
工 作 情 况 比 较	拆下之后受断电及运输影响，电表状态不能完全反映出真实状况。	现场校验仪受现场环境影响较大，只能现场短时间脉冲方式检测，无法真实监测电表实际状况。		性能与电表相同，具有标准表的精度和功能，可长时间与被测表在同工况下工作，受现场环境影响较小。
	需进行两次拆装，工作量极大。	现场工作效率低及工作量极大。		只需一次安装，工作量相对较小。
	需要备有大批轮换用表。	没有负荷时无法检测。		可脉冲和电量同时比对，可24小时适时在线工作。无需轮换表。
	有电量损失。	无电量损失。		无电量损失。
	\	\		现场检测数据可与后台分析管理系统适时同步。

智能电能表现场在线检定方案2（示意图）
