当前位置 >产品中心 >> 安装式标准电能表系列power meter1

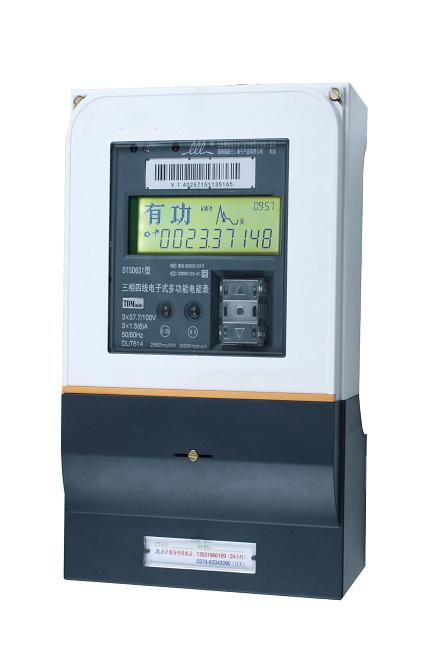

DSSD/DTSD631 关口表系列

属性:安装式标准电能表系列 作者: 来源: 访问量:2329 日期:2016/8/31 14:36:55

Ø 符合 GB/T 17215.701-2011 标准表全部技术条件。

Ø 符合DL/T 614-2007多功能电能表技术规范全部要

Ø 兼备安装式电能表和标准电能表的全部功能与性能。可直接替代关口表使用。其中0.1S级表作为主表通过了华中电网公司的运行成果鉴定验收,自2007年至今稳定运行在网省关口。

Ø 全面满足国家电网智能电表的功能和技术参数指标;通过了安装式电能表全部EMC/EMI项目和全部环境条件项目的型式评价测试。

Ø 通讯功能:3路RS485通讯接口和红外通讯,符合DL/T645-2007规约;支持STOM通讯规约;可选装蓝牙接口;可实现表地址更改,标准表走字清零,对比走字清零,被测表走字清零,计时清零,可修改安装式标准电能表的脉冲常数和被测表的脉冲常数,修改校表误差圈数。

Ø 内置4通道校表脉冲计算器精度<±0.0001%和电能误差计算器精度<±0.0001%,可同时对两只主副关口表的有功、无功电能进行在线实时误差比对测量。支持频率高达3.5 MHz的标准表脉冲频率输入,从而可以直接与所有标准表进行精度比对。

Ø 电能计量的分辨率高达0.00001kWh;双向计量。

Ø 分相电压、电流、电能、功率、需量的极精确计量和测量,高速高精度的数据同步冻结和通讯功能,是电网系统线损分析和故障预警的强力工具。

Ø 24K纯镀金端子,接触电阻的接触压降比普通智能关口电能表降低55倍。

Ø 航空铝合金,坚固表壳结构,有效对抗电磁机械冲击。磁敏非接触开盖传感器;高可靠性及隐密性。

主要用途

1、极高精度关口电能表。对最重要的、交易量最大的电网关口,进行最高精度、无争议的电能计量。

2、对关口电能表进行现场在线脉冲及电量走字对比,实时剖析输电线损,客观解决电量计费争议。

3、与主、副关口电能表并联在线运行,替代计量仪表的现期现场比对检验。

4、以安装式标准电能表为载体进行量值传递,实现对电能表检测装置的实时检定。

型号

DSSD/DTSD631系列

准确度等级

0.2S、0.1S、0.05级、0.02级、0.01级

额定电压

3x100V、3x380V、3x57.7/100V、3x220/380V

额定电流

0.3(1.2)A、1.5(6)A、0.3(6)A

典型有功功耗

2W、 6VA (每相)

工作温度

-10℃~+50℃

极限工作温度

-20℃~+60℃

相对湿度

≤95%(无凝露)

绝缘电压

外壳与P·E之间

2000VAC/1min

端子之间

6000V(1.2/50 μs)

EMC/EMI电磁兼容指标

(IEC1000-4和GB13926)

静电放电

15kV/10次,间隔1秒,非接触方式

电快速瞬变脉冲群

4KV/1min连续

辐射电磁场

10V/m 27 1000MHz

雷击浪涌

6kV/10次

外形尺寸

长×宽×厚:307mm×200mm×123mm

重量

约3300克
