3L电能表检定装置远程量传检定(核查)系统
电能表检定装置周期性检定,是送检标准表后装回装置再做台体综合检定。该方法存在检定人员、检定设备、检定操作不一致的问题,无法形成对设备状态的有序量传和监测。因此,需要创新实现检定装置远程在线量传检定(核查)以及实现在检表工位上的远程在线量传检定(核查)。

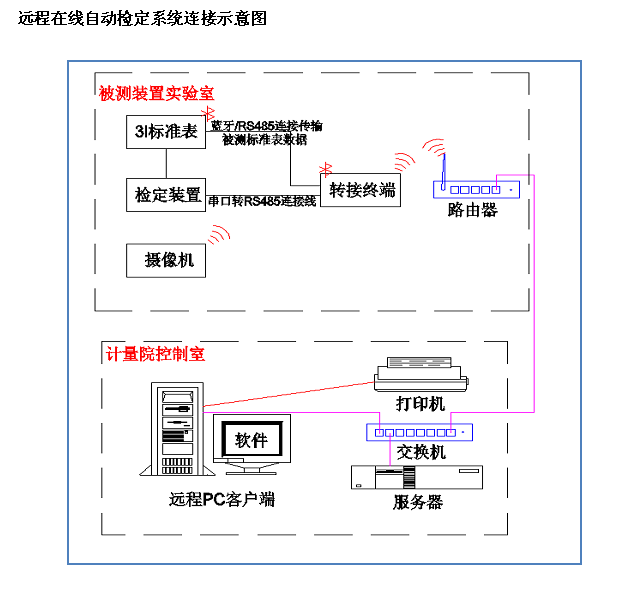

本系统由安装式标准电能表、远程控制操作系统软件、4G无线路由器、摄像头、服务器等组成
3L 0.02级安装式标准电能表是0.02级电能表和0.02级标准表所有功能、性能的合二为一,实现了三相三线、三相四线、模拟故障三表一体化
安装式标准电能表通过电能表GB/T17215.211及标准表GB/T17215.701双国标型式评价,取得0.02/0.05级单、三相全系列产品CPA证,创新实现对使用中电能表/标准表的脉冲及电量误差双模式在线检定
3L安装式标准电能表采用与装置完全相同的回路供电(自身功耗符合国标),真正实现了对装置全表位同工况带载在线自动检定
该系统实现了通过任意表位以标准表、被检表、模拟故障表三种模式对检定装置进行在线比对测试分析,具有远程检定、远程监控、远程数据显示、远程数据存储、远程报告打印等功能
该系统实现了监视示值误差、输出对称度、波形失真度、功率稳定度、基本误差、测量重复性、多路输出一致性、短期稳定性变差、检定周期内变差等项目的检定
可在装置状态监测模式读取安装式标准电能表瞬时参数及检定装置标准表误差数据,实时监测判断装置标准表及功率源输出状态
配套的数据转换终端通过无线网路可实现对检定装置进行远程在线数据传输及监控,双摄像头实时在线查看,现场视频及数据同步上传在线检定凭证,实现了对装置每个表位进行全生命周期在线检定管理和恶化指标在线预警分析
3L安装式标准电能表OLED机屏与Windows/Android系统同步显示,配备RS-485、Wi-Fi、蓝牙、无线电射频通讯端口,端口物理隔离,可兼容不同厂家检定装置通信协议,兼容性、扩展性和可移植性强,安装尺寸符合国网标准/南网标准
系统/安装式标准电能表已在多个省计量院电能表检定装置远程量传检定项目成功应用(12个月测试变差<50ppm)
发明专利:端子连接结构“毛笔头”,确保小、大电流测试准确性
应用实例:
1)2015年7月河南省计量科学研究院:电能表检定装置远程在线自动检定项目;
2)2016年5月河北省计量科学研究院:电能表检定装置远程在线检定项目;
3)2019年3月重庆市计量质量检测研究院:电能表检定装置远程在线检定项目;
4)2019年4月广东省计量科学研究院:电能表检定装置远程在线自动检定项目;
5)2020年5月重庆市计量质量检测研究院:电能表检定装置远程在线检定项目;
6)2020年5月广东省计量科学研究院:耐久性试验标准检测项目。
