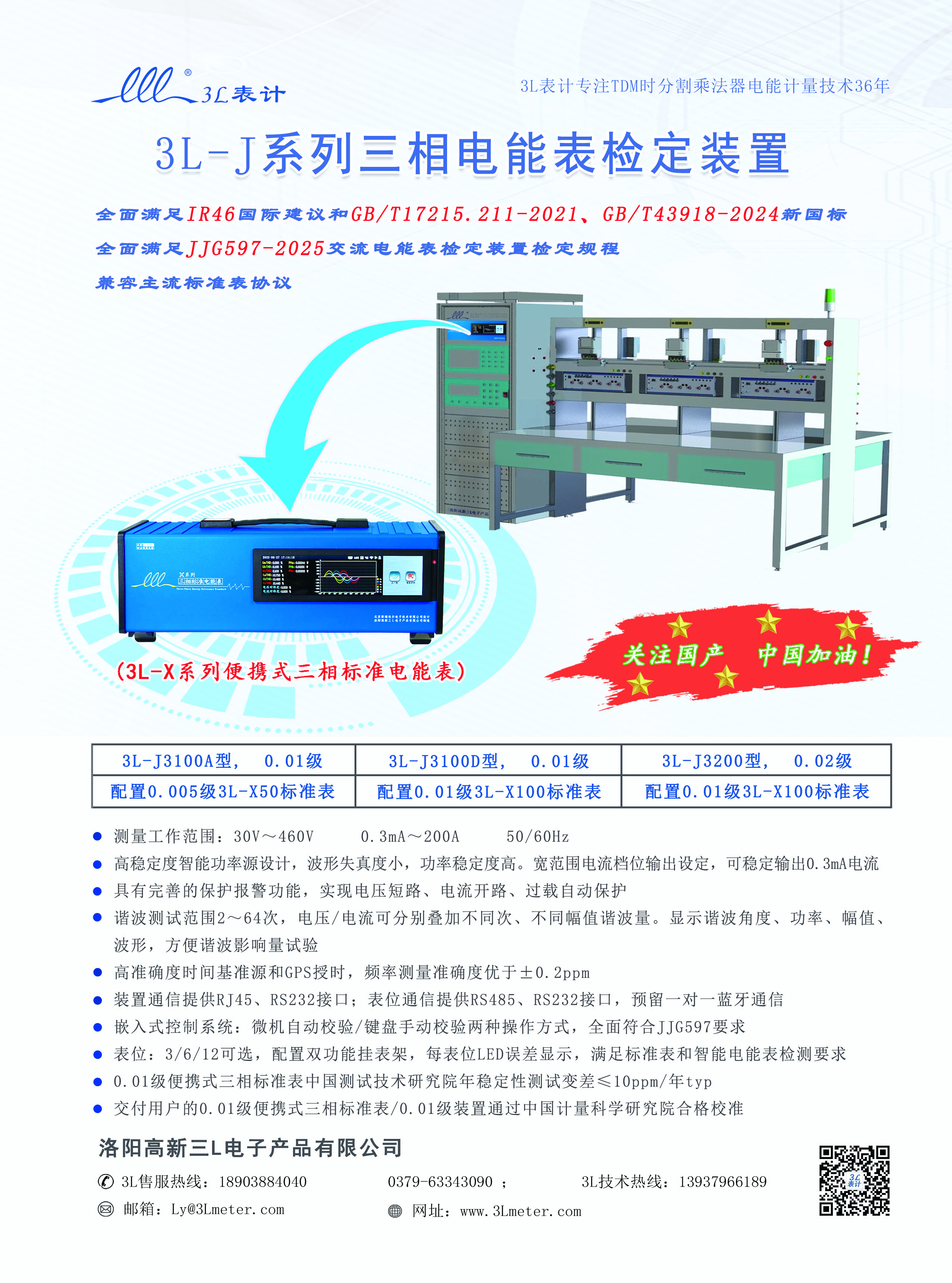

3L-J系列电能表检定装置

一、概述

3L-J系列单/三相电能表检定装置是基于IR46有功电能表、国网2020版智能电能表和新一代IR46智能电能表GB/T 17215.211(报批稿)、JJG597交流电能表检定装置等相关标准的具体要求进行了专门设计，并且结合了供电计量、技术监督和智能电能表生产厂家不同类型用户的工作特点，能满足现在和未来在智能电能表和标准表校验方面的多种需求。

二、设计特点

硬件部分：

• 电压测量范围：30V～456 V
• 电流测量范围：0.5 mA～120 A
• 装置设计用于电能表和标准电能表校验，标配3L创新研制的X系列便携式标准电能表，兼容主流标准表协议
• 装置采用可靠稳定的程控功率源，各表位具有独特的双功能挂表架，采用自锁电流回路插接设计、快速便捷的压接表接线方式、可压接释放，每表位高亮度LED误差显示器
• 宽范围电流档位输出设定，可稳定输出0.3mA电流
• 可显示谐波角度、功率、幅值，波形，方便进行谐波影响试验。谐波范围2—64次，电压/电流可分别叠加不同次、不同幅值谐波量
• 装置输出设计RS-485、红外、载波多种通讯模块
• 整体结构形式：采用分体式结构，即：机柜+挂表架结构形式

软件部分：

装置系统设计基于灵活、操控便捷的特性：采用RJ-45/RS-232/RS-485/红外/载波通信接口、微机自动校验操作、键盘手动校验操作、校验方案的灵活设置、多种报表格式并可按个性修改，具备智能电能表的通信协议、条形码输入和联网功能。

三、工作原理

3L-J系列单三相智能电能表检定装置采用标准电能表直接比较法原理检定电能表。检定装置参照国家标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到电力客户的独特要求和工作特点，完全能够满足您实际工作的需要。

校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。

校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2%的电压和电流正弦信号。数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。

数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。
