硬件电能表

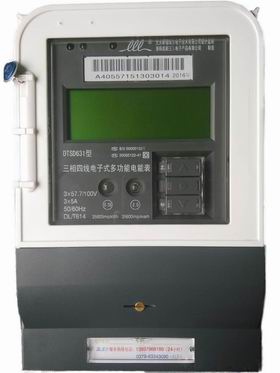

DSSD631/DTSD631-A系列
属性:硬件电能表 作者: 来源: 访问量:3758 日期:2017/5/4 13:48:36
Ø 采用A/D采样后由DSP软件计算电能,精度可达0.2S级和0.5S级。
Ø 符合DL/T614、IEC687、IEC1036标准。
Ø 完善的EMC/EMI设计,实现产品高可靠性,符合IEC1000-4标准。
主要功能
ü 计量功能(有功双向计量;无功四象限计量,组合1、组合2无功电量,四象限无功任意组合)。
ü 测量功能(能实时测量电压、电流、功率、功率因数的瞬时量)。
ü 最大需量计量功能。
ü 复费率编程记录功能,分时计费功能:4种费率、4个时区、14个时段、30天假日。
ü 结算功能(包含电量需量结算功能,每个月有三个结算日可设置)。
ü 显示功能(有巡显和按键显示两种方式,巡显显示间隔可在1—9秒间设置)。
ü 通讯功能(3个RS485通讯接口,同时支持DL/T645-1997规约、DL/T645-2007规约和STOM规约,独立的红外通讯接口)。
ü 事件记录功能(电能表可判断各种事件记录,每种事件都记录最近 10 次事件记录)。
ü 双备份数据存储,具有电压逆相序、失压、过压、失流、电池欠压故障、防窃电开盖报警功能。
ü 负荷曲线功能(采用大容量存储芯片保存负荷曲线, 根据用户要求可任意保存 6 类数据中的几类,记录间隔最小1分钟可设置)。
ü 冻结功能(日冻结、定时冻结、约定冻结、瞬时冻结)。
ü 清零功能(参照《DL/T 645-2007 多功能电能表通信协议》标准相关内容执行)。
ü 在停电状态下,可通过长按电能表中间的按键唤醒电能表显示,然后通过按上、中、下键翻屏的方式从LCD显示屏抄读电能表数据。
型 号 |
三相三线DSSD631-A型 |
三相四线DTSD631-A型 |
|
准确度等级 |
0.2S级、0.5S级、0.5级、1.0级 |
||
标定电流 |
0.3(1.2)A 1(1.2)A 5(6)A 1.5(6)A 1(6)A 1(10)A |
||
额定电压 |
3×100VAC 3×380VAC |
3×57.7/100VAC 3×220/380VAC |
|
电压 线路功耗 |
无辅助电源 |
<3.0VA |
<3.6VA |
接辅助电源 |
<0.3VA |
<0.3VA |
|
电流线路功耗 |
<0.2VA |
<0.2VA |
|
显示方式 |
大屏幕高清晰度汉字点阵液晶,带背光照明和图形显示 |
||
无功计量 |
四象限无功计量,精度等级0.5、1.0或2.0级 |
||
工作环境温湿度 |
-20~+60℃ 年平均<75%相对湿度 |
||
外型尺寸、重量 |
263×176×78mm 1500克 |
